Información del producto
Nueva versión disponible

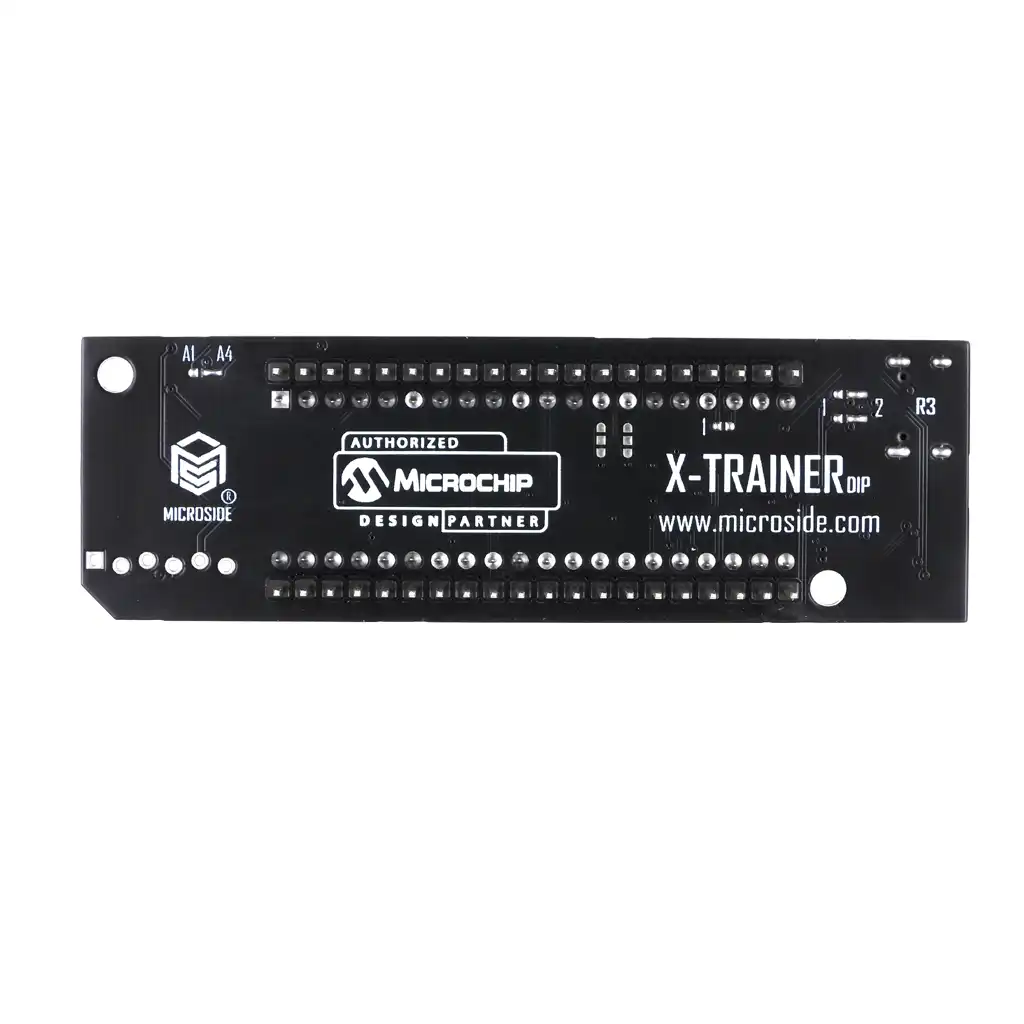

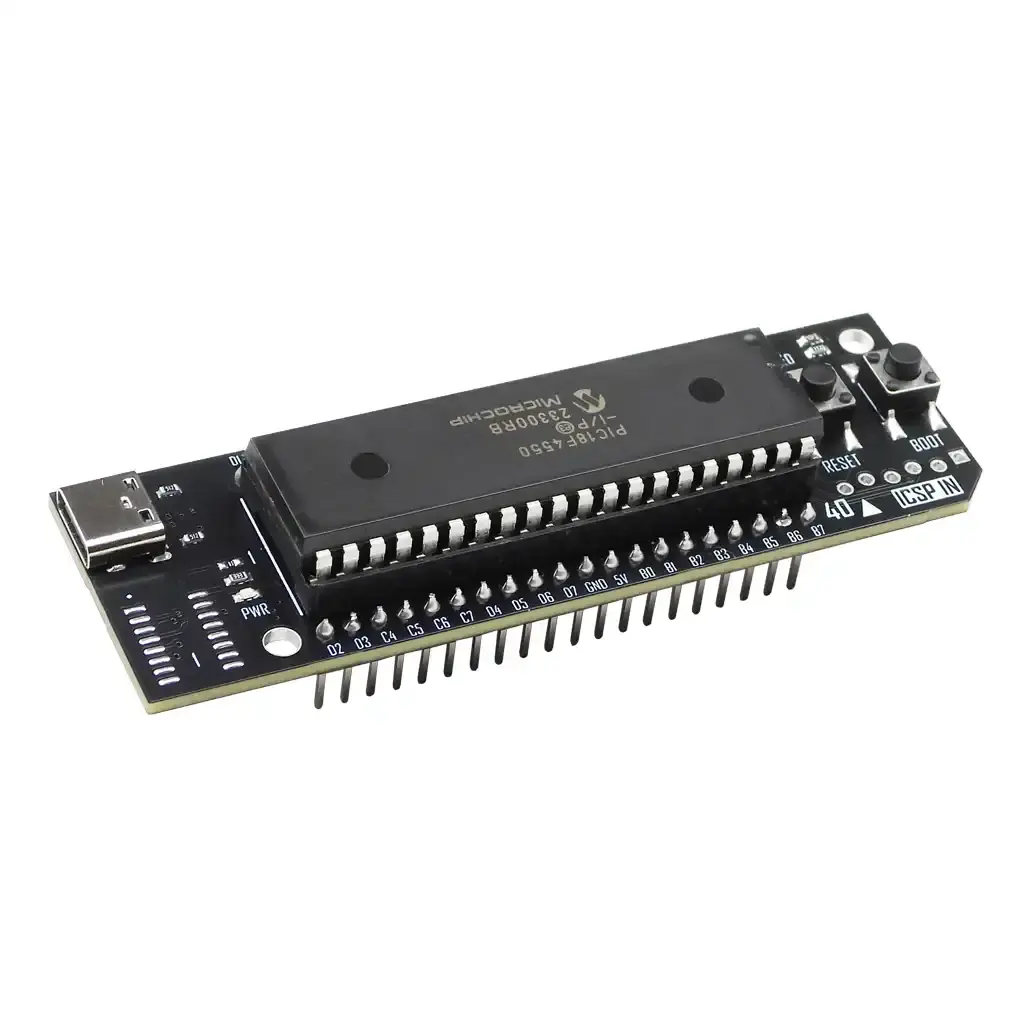

X-TRAINER DIP R3 es una tarjeta de desarrollo aprobada por Microchip Technology® para proyectos electrónicos basados en microcontroladores PIC de 40 pines a 8 bits, posee el microcontrolador PIC18F4550 con un bootloader integrado que permitirá programarlo por USB sin necesidad de programadores externos.
Incluye prácticas compatibles con los compiladores mikroC PRO for PIC, MPLAB X IDE (XC8 Compiler, PIC-AS Compiler, MPASM Compiler) y PIC C COMPILER.
Compatible con los sistemas operativos de Windows 7, 8.1, 10 y 11.
¡Importante!
X-TRAINER DIP se ofrece con la opción de un microcontrolador PIC18F4550, el cual, viene precargado con bootloader, por lo que te recomendamos tener precaución para evitar borrar el bootloader.
Nota: Si usa un programador externo por medio del puerto ICSP se borrará el bootloader precargado o en caso de borrarlo por algún otro motivo, será necesario adquirir un nuevo PIC.
- Voltaje de operación: 5 VDC
- Conector USB tipo C para programación y alimentación.
- Compatible con los sistemas operativos de Windows 7, 8.1, 10 y 11
- PIC18F45K50 con bootloader Microside precargado.
- 2 Push button integrados: Reset y Boot.
- LED indicador de alimentación.
- LED indicador de blink LED conectado en pin A4
- Cristal oscilador SMD integrado de 20 MHz.
- Conector SIL macho de 40 pines con nombre de los puertos del microcontrolador.
- Dimensiones del módulo: 101.68 mm x 36.12 mm x 16.59 mm
Incluye:
- 1 Tarjeta X-TRAINER LITE M con PIC18F45K50 (Bootloader Microside precargado).
- 1 Cable UBS tipo C de 1 m
- Software para subir tu proyecto (X-TRAINER Suite V 1.0)
- Tutorial: ¿Cómo programar mi X-TRAINER?
- Prácticas: 77 Prácticas con diagramas y códigos fuente para que aprendas a programar desde como prender un LED hasta comunicación USB y Bluetooth.
