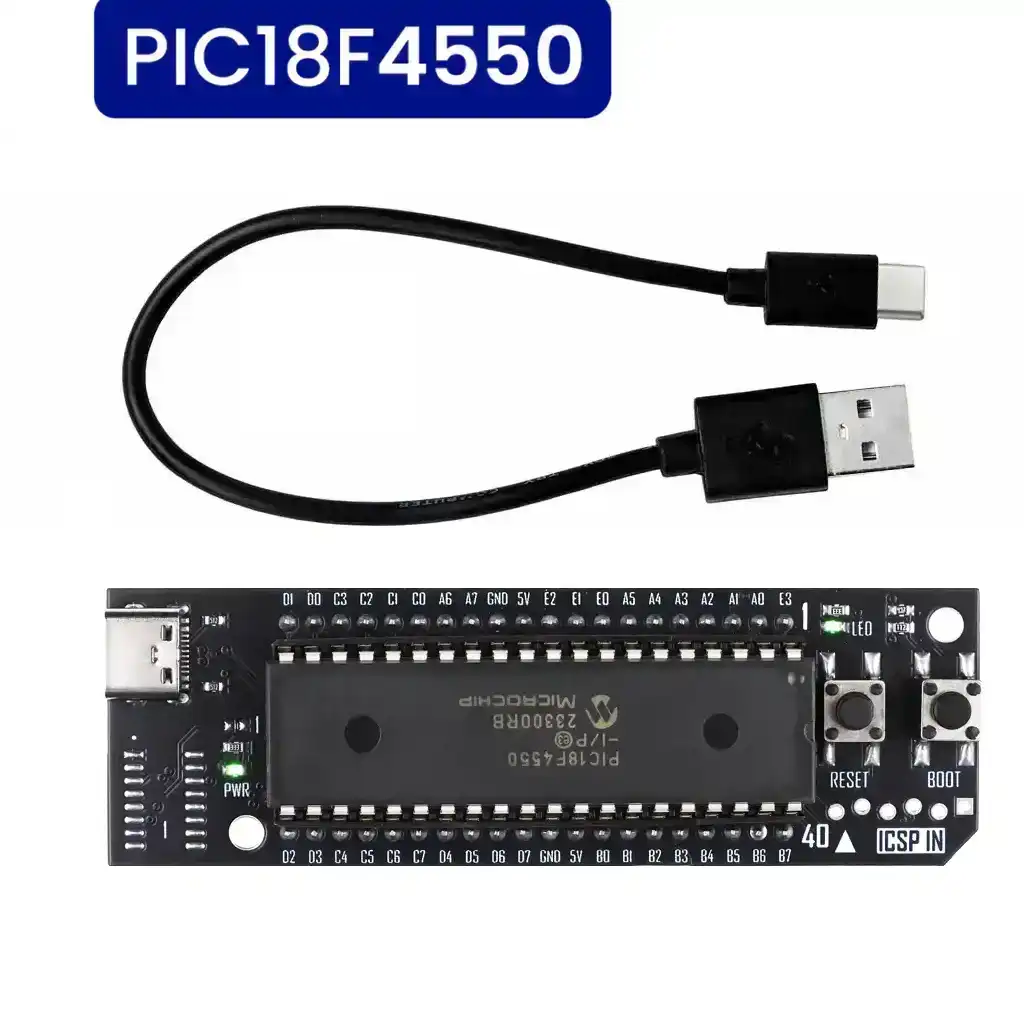

X-TRAINER DIP R3 es una tarjeta de desarrollo aprobada por Microchip Technology® para proyectos electrónicos basados en microcontroladores PIC de 40 pines a 8 bits, posee el microcontrolador PIC18F4550 con un bootloader integrado que permitirá programarlo por USB sin necesidad de programadores externos.
Su diseño permite la programación, depuración e implementación de códigos, ideal para estudiantes y profesionales.
Incluye prácticas compatibles con los compiladores mikroC PRO for PIC, MPLAB X IDE (XC8 Compiler, PIC-AS Compiler y MPASM Compiler) y PIC C COMPILER.
Cuenta con la característica de tener dos conectores SIL de 20 pines clasificados por puertos que facilita la integración en un protoboard sin importar el microcontrolador PIC que se coloque, ya que se conservará la misma distribución de los pines.
Compatible con los sistemas operativos de Windows 7, 8.1, 10 y 11.
¡Importante!
X-TRAINER DIP se ofrece con la opción de un microcontrolador PIC18F4550, el cual, viene precargado con bootloader, por lo que te recomendamos tener precaución para evitar borrar el bootloader.
Nota: Si usa un programador externo por medio del puerto ICSP se borrará el bootloader precargado o en caso de borrarlo por algún otro motivo, será necesario adquirir un nuevo PIC.
- Voltaje de operación: 5 VDC
- Conector USB tipo C para programación y alimentación.
- Compatible con los sistemas operativos de Windows 7, 8.1, 10 y 11
- PIC18F4550 con bootloader Microside precargado.
- LED indicador de alimentación
- LED indicador blink LED conectado al pin A4
- 2 Conectores SIL macho de 20 pines, uno por lado para acceso a puertos digitales, analógicos y periféricos.
- Puerto de programación ICSP.
- Dimensiones del módulo: 85.32 mm x 27.33 mm x 17.75 mm
Incluye:
- 1 Tarjeta X-TRAINER DIP R3 con PIC18F4550 (Bootloader Microside precargado).
- 1 Cable USB Tipo C de 1 m
- Software para subir tu proyecto (X-TRAINER Suite V 1.0)
- Tutorial: ¿Cómo programar mi X-TRAINER?
- Prácticas: 77 Prácticas con diagramas y códigos fuente para que aprendas a programar desde como prender un LED hasta comunicación USB y Bluetooth.
