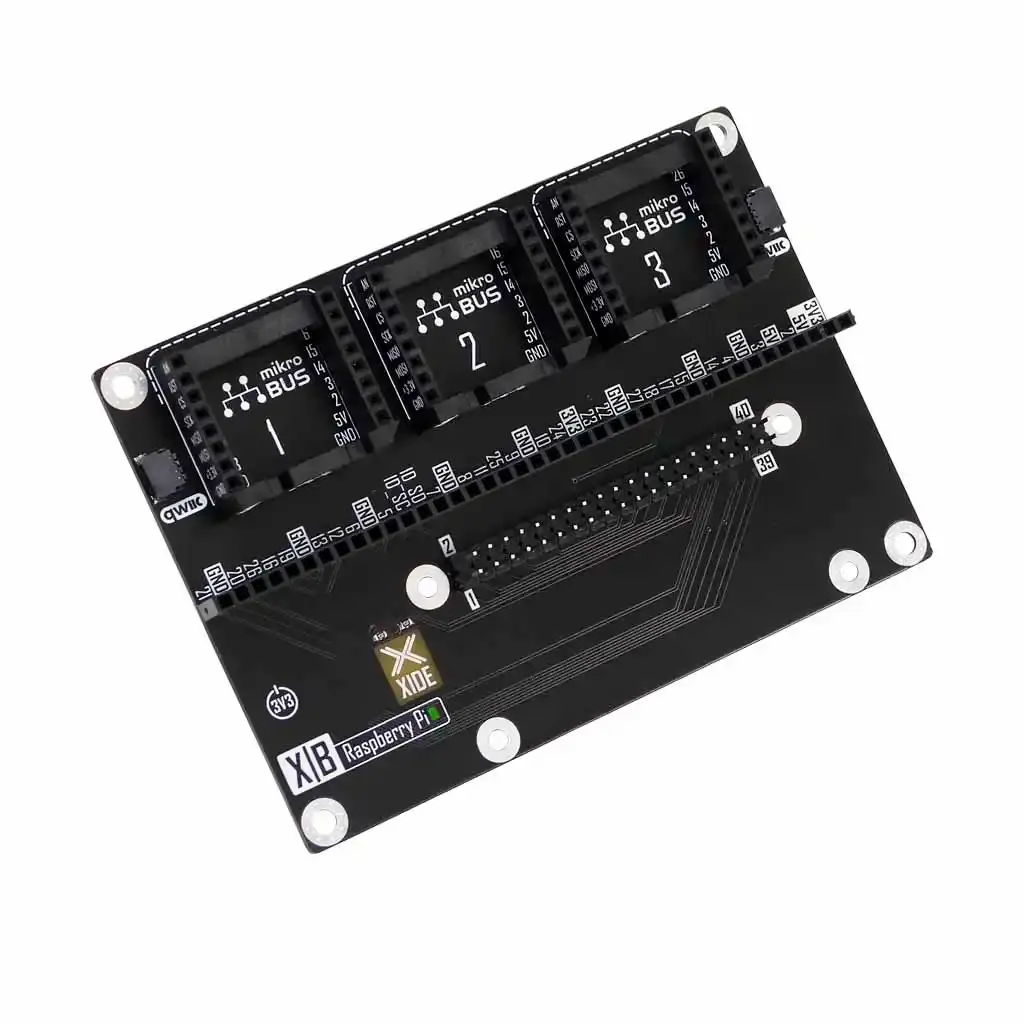

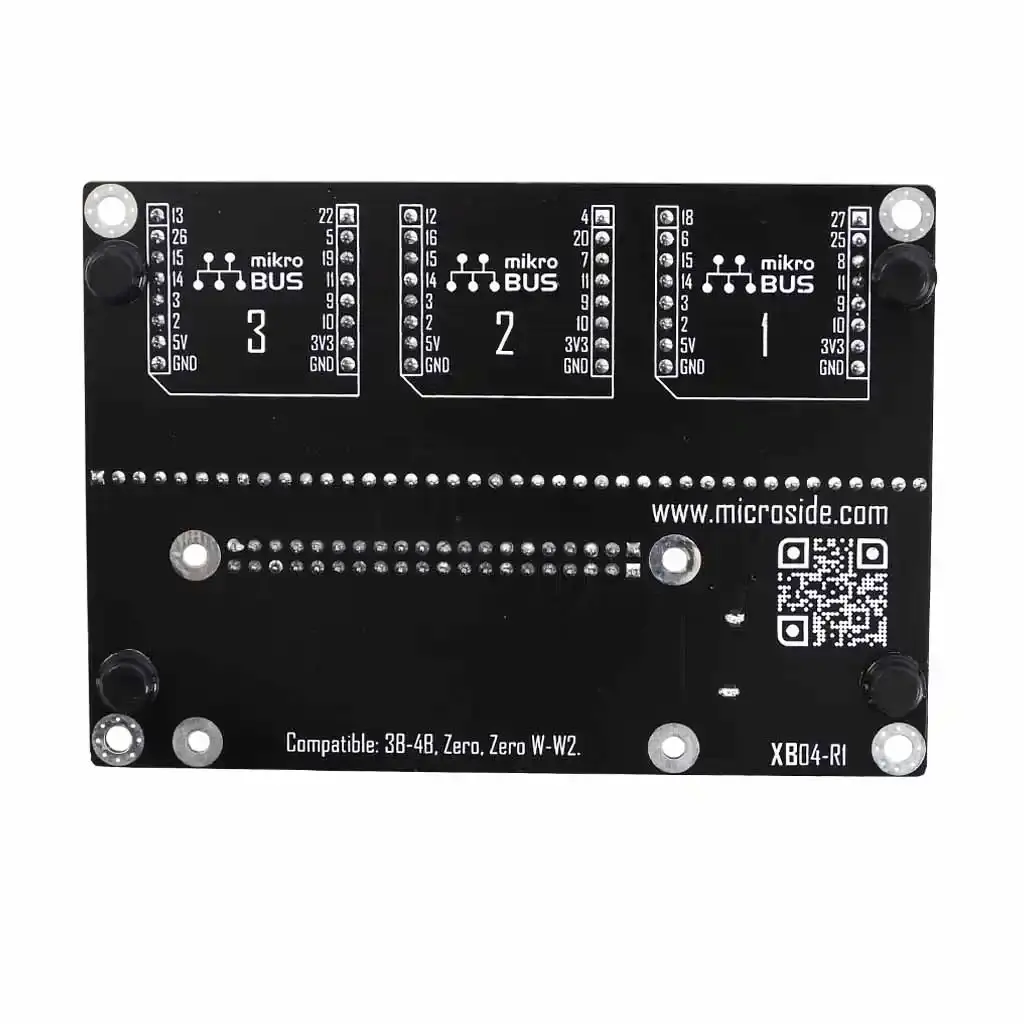

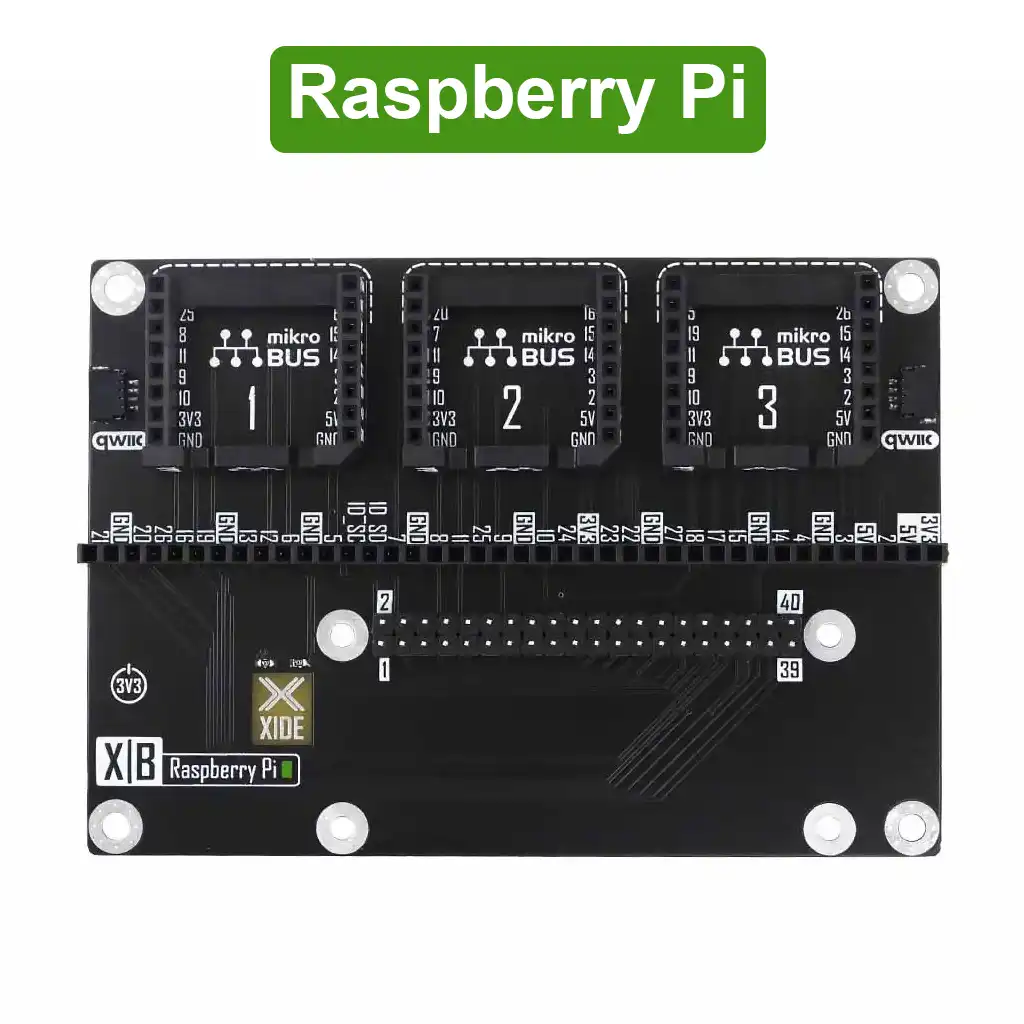

X-BOARD RASPBERRY PI

La X-BOARD Raspberry Pi es una tarjeta de expansión diseñada principalmente para evaluar de forma rápida sensores, actuadores o módulos de comunicación integrados en los X-NODE o Click Boards™ en conjunto con las tarjetas Raspberry Pi® (modelos 4B, 3B+, Zero, Zero W y Zero 2 W). Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ y Qwiic® . Cuenta con un zócalo de conexión para tarjetas Raspberry Pi®, tres zócalos de conexión con estándar mikroBUS™ y un header hembra con el acceso a todos los pines de la tarjeta Raspberry Pi®.

• Modelo: XB04 - Raspberry Pi
• Módulos compatibles: Raspberry Pi® (Modelo 4B, 3B+, Zero, Zero W y Zero 2 W), X-NODEs y Click Boards™
• Estandares compatibles: Estándar  mikroBUS™  y estándar Qwiic®
• Caracteristicas:
  • 1 x  zócalo compatible con tarjetas Raspberry Pi®
  • 3 x zócalos de conexión con estándar  mikroBUS™ ,
  • 2 conectores JST compatibles con estándar Qwiic®
  • 1 x  header hembra de 40 pines para disposición de los pines de cada zócalo.
• Voltaje: 3.3V
• Dimensiones del módulo: 102.11 mm x 71.63 mm x 14 mm
• Dimensiones del cable: 150 mm x 53 mm x 10 mm

Incluye:

• • 1 x Tarjeta XB04 X-BOARD Raspberry Pi
  • 1 x Cable GPIO para Raspberry Pi

• Manual de usuario
• Esquemático
• Dimensiones
