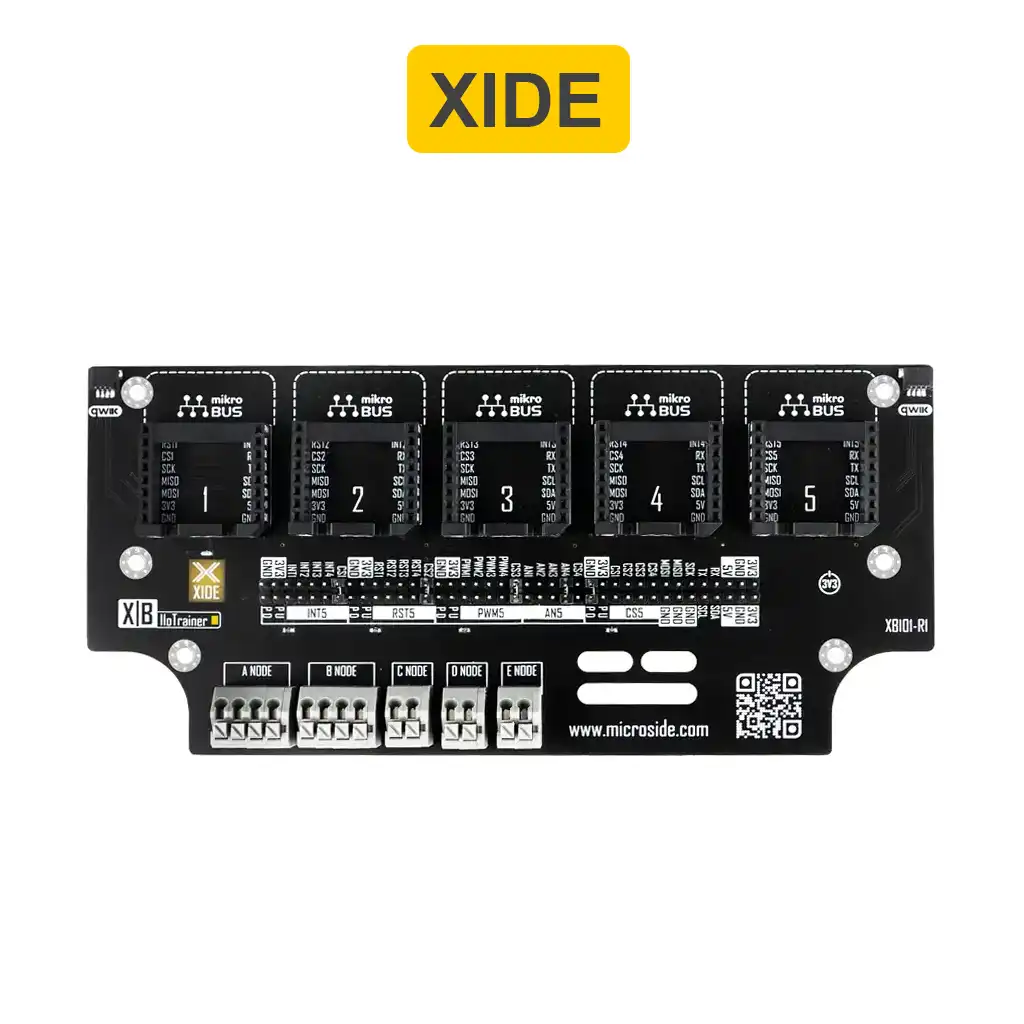

X-BOARD IIOTRAINER

La X-BOARD IIoTrainer es una tarjeta de expansión diseñada especialmente para uso industrial y evaluación rápida de sensores, actuadores o módulos de comunicación integrados en los X-NODE y Click Boards™.  Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares  mikroBUS™ y Qwiic® . Cuenta con dos conectores JST, cinco zócalos de conexión mikroBUS™ doble header con acceso a los pines de cada zócalo y 5 conectores de propósito general para expansión de señales.

• Modelo: XBI01 - IIoTrainer
• Aplicación: Industrial
• Módulos compatibles: X-NODEs y Click Boards™
• Estándares compatibles: Estándar  mikroBUS™  y estándar Qwiic®
• Características:
  • 5 x zócalos de conexión con estándar mikroBUS™,
  • 2 x conectores JST compatibles con estándar Qwiic®
  • 1 x header doble hembra de 40 pines para disposición de los pines de cada zócalo.
  • 5 x conectores de propósito general para expansión de señales.
• Voltaje: 3.3V
• Dimensiones del módulo: 173.74 mm x 80 mm x 15.85 mm

Incluye:

• • 1 x Tarjeta XBI01 X-BOARD IIoTrainer

• Manual de usuario​
• Esquemático
• Dimensiones
