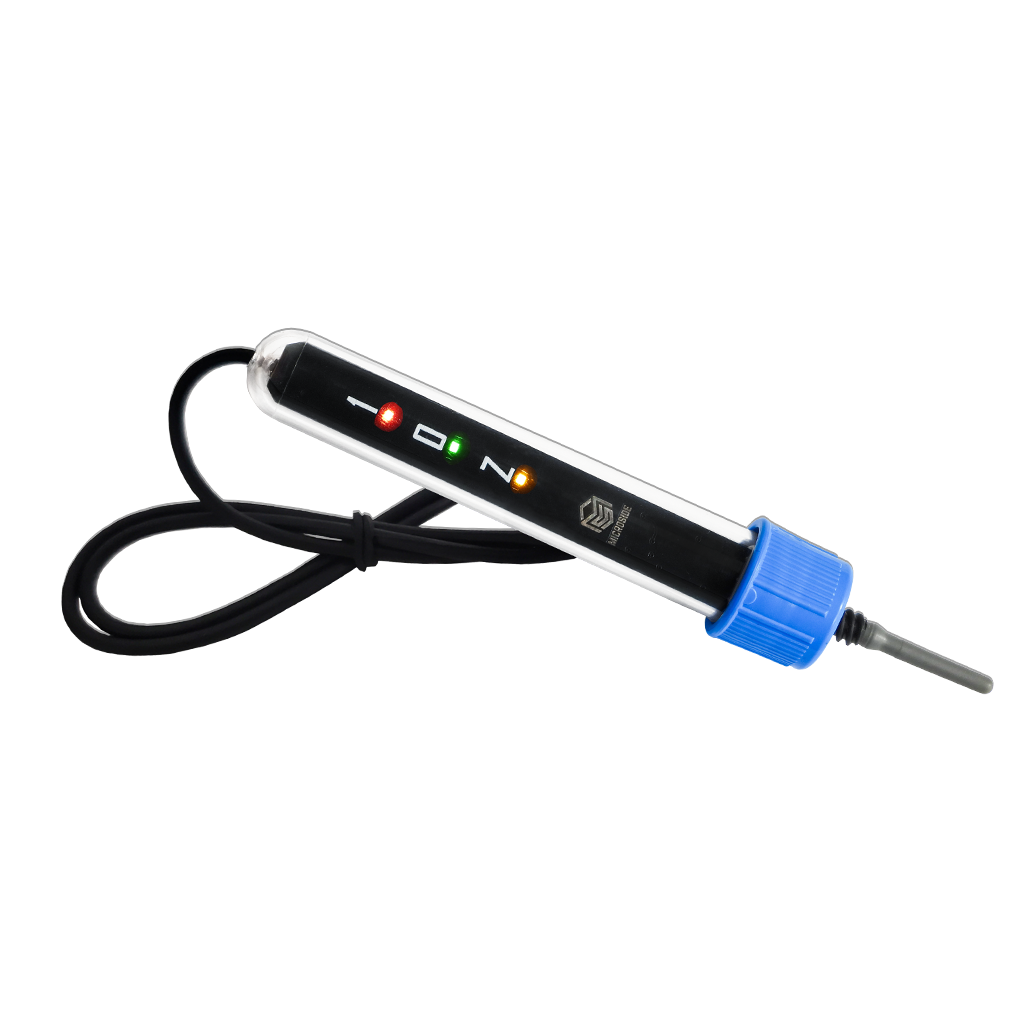

PROBADOR DE ESTADOS LÓGICOS: X-LOGIC

Probador lógico es un dispositivo diseñado para realizar pruebas en los estados lógicos digitales de proyectos electrónicos, brindando la capacidad al usuario de poder detectar fallas por señales eléctricas erróneas.

A diferencia de los dispositivos de prueba convencionales, Probador lógico tiene la gran ventaja y capacidad de detectar el tercer estado lógico de un circuito (“Z” alta impedancia), la cual se define como la ausencia de una señal digital, esto quiere decir que no es 1 ni 0, tal es el caso de un conductor (cable, jumper, pista electrónica, etc.) roto.

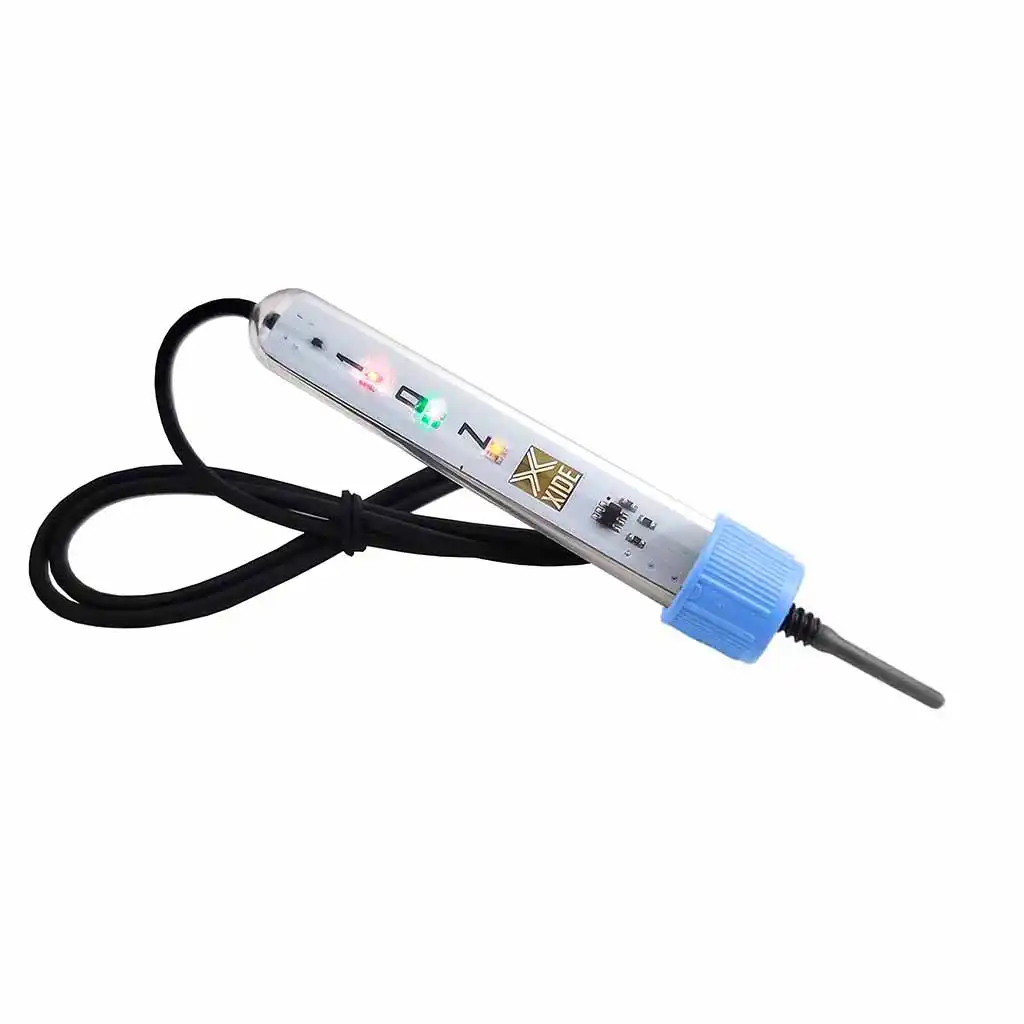

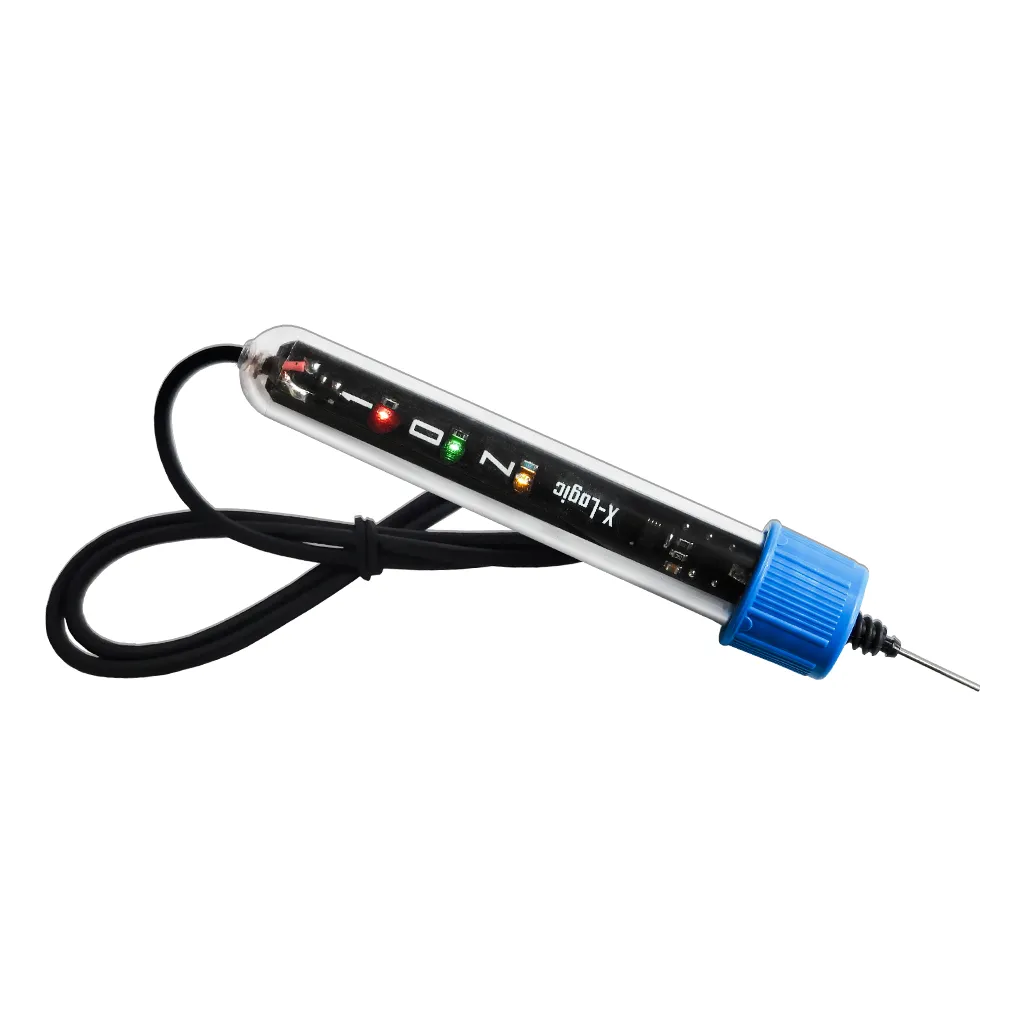

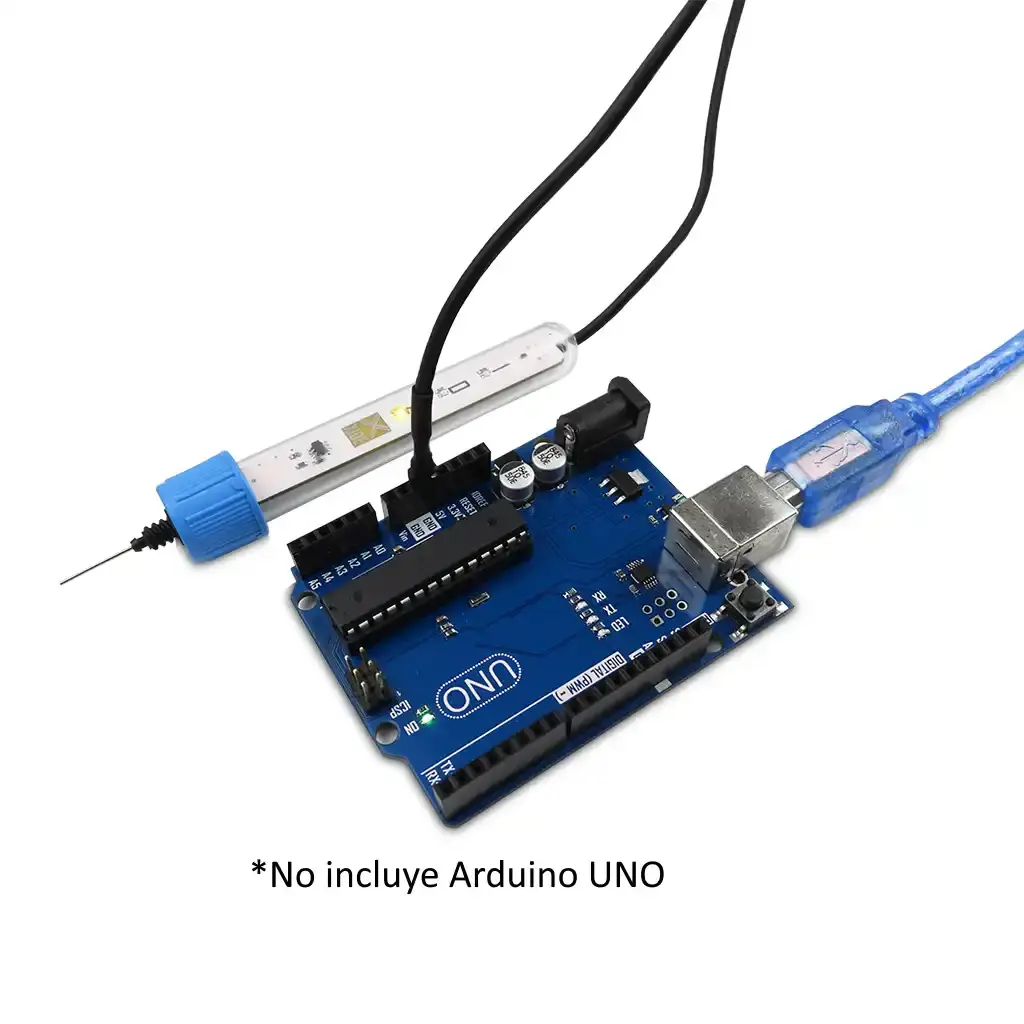

Probador lógico cuenta con un conector para su alimentación, una punta que realiza la prueba de los estados y tres indicadores LED para representarlos:

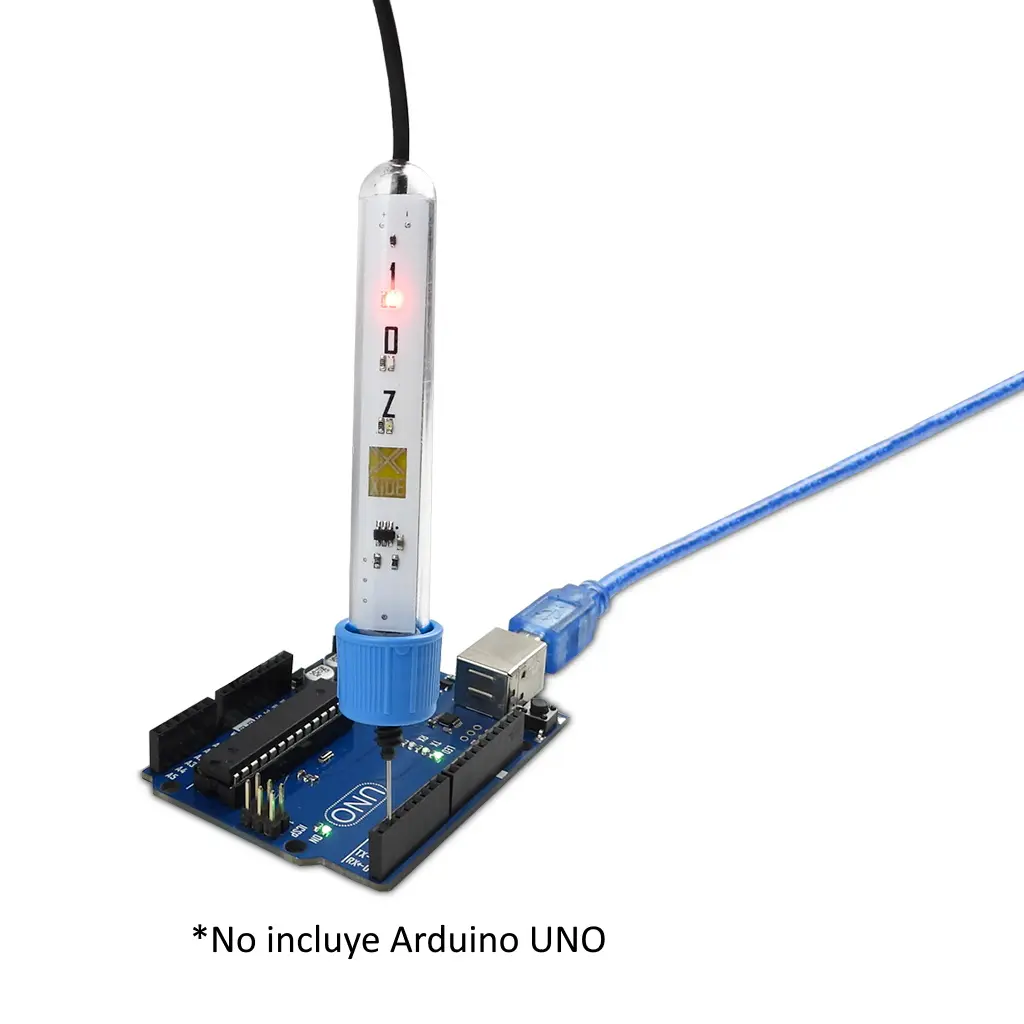

• Alto = 1 = Rojo

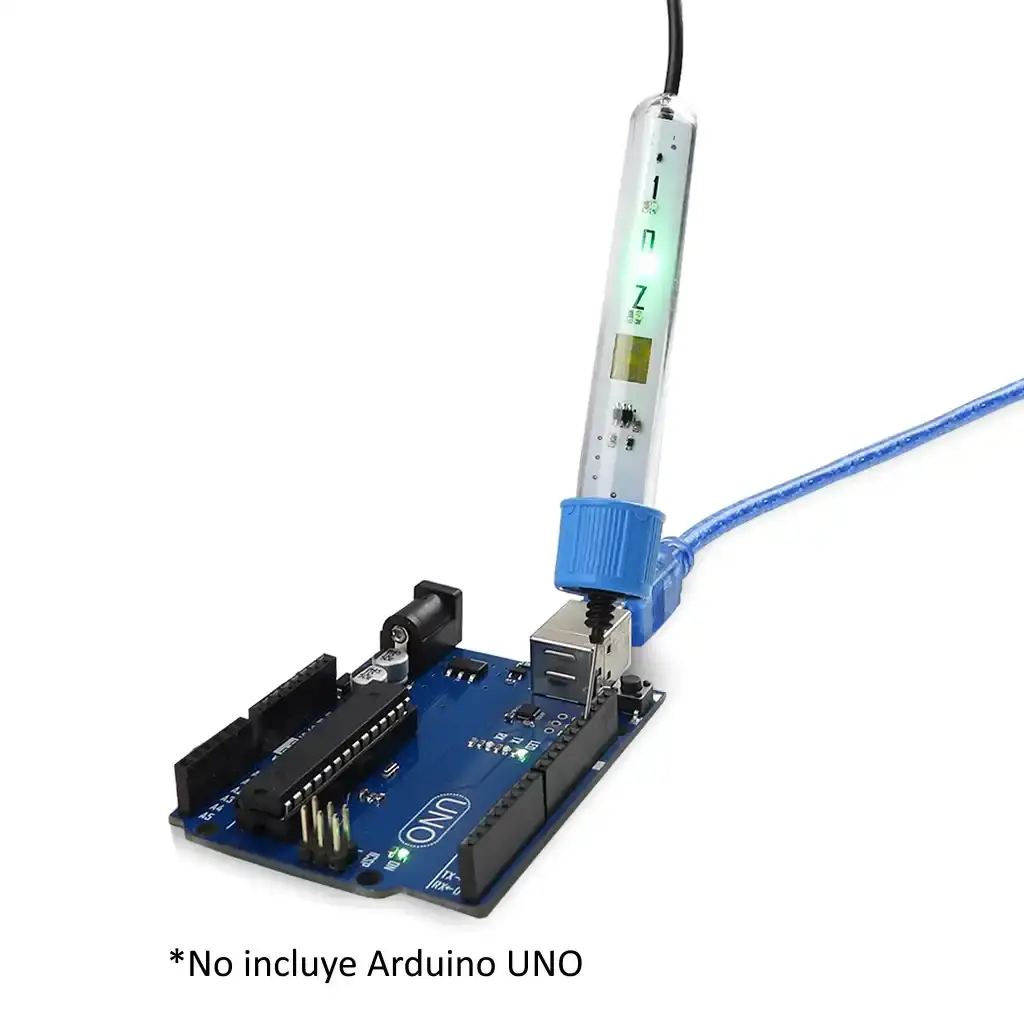

• Bajo = 0 = Verde

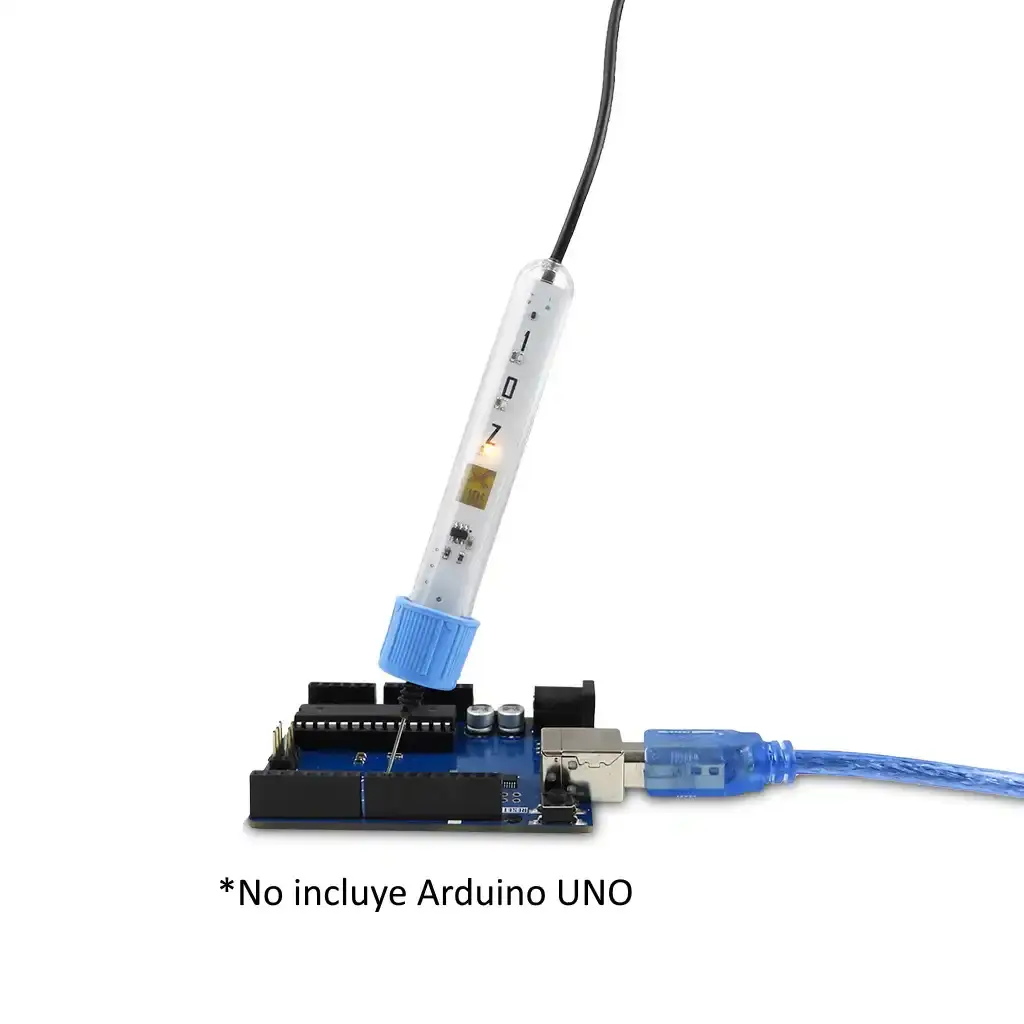

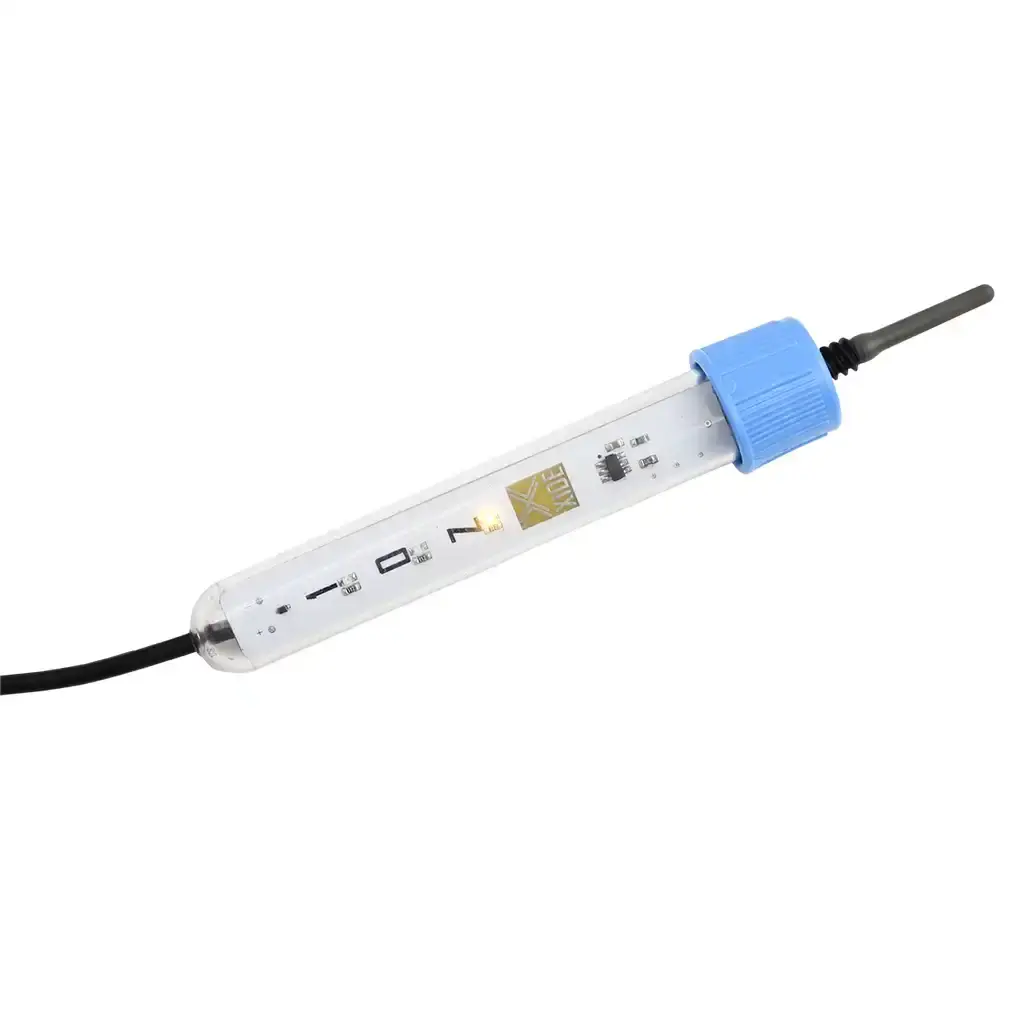

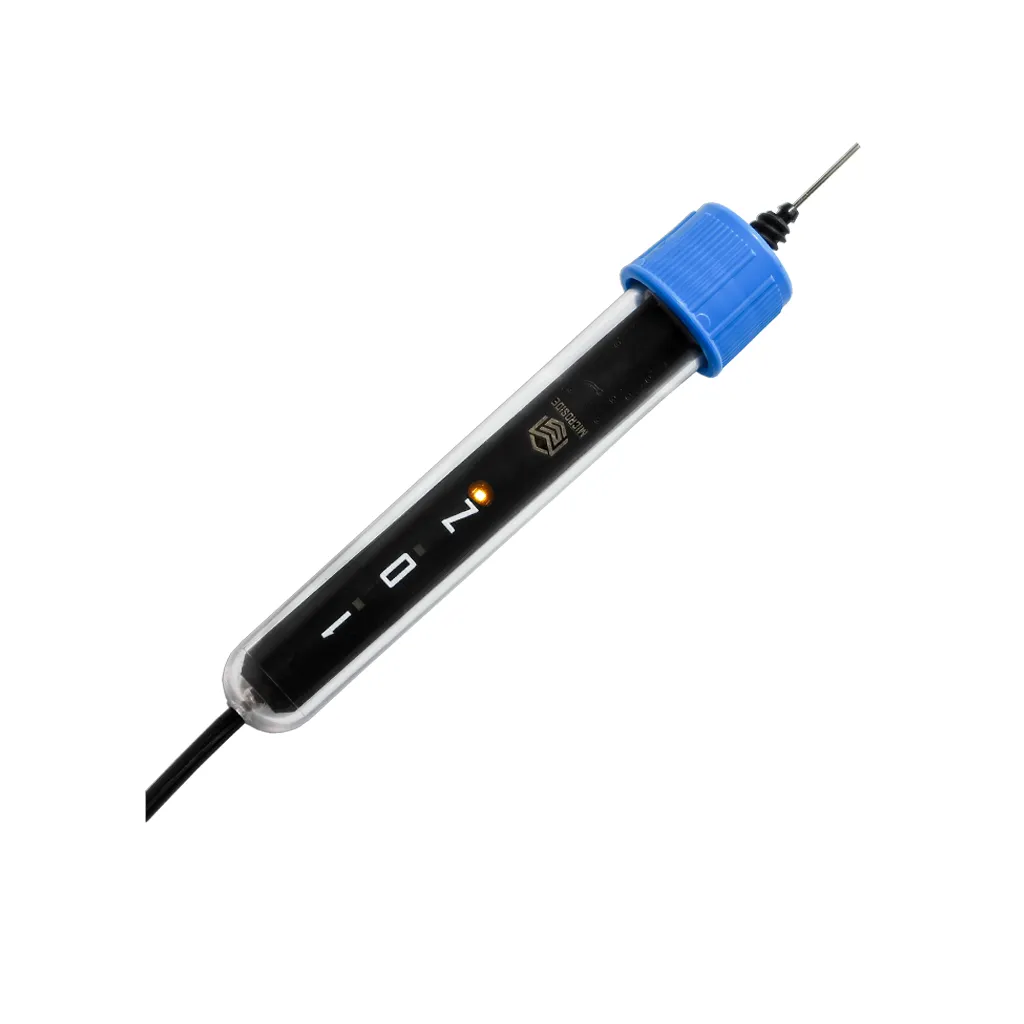

• Alta impedancia = Z = Amarillo

• Voltaje de operación: 3.3 - 5V
• Estados lógicos:
  • 0 = Cuando el voltaje es menor a 2V
  • 1 = Cuando el voltaje es mayor a 3V
  • Z = Ausencia de señal (Alta impedancia)
• LEDs indicadores:
• • Alto = 1 = Rojo
  • Bajo = 0 = Verde
  • Alta impedancia = Z = Amarillo
• Dimensiones del probador: 110 mm x 17 mm x 14 mm.

• Manual de usuario
• Esquemático
• Dimensiones
