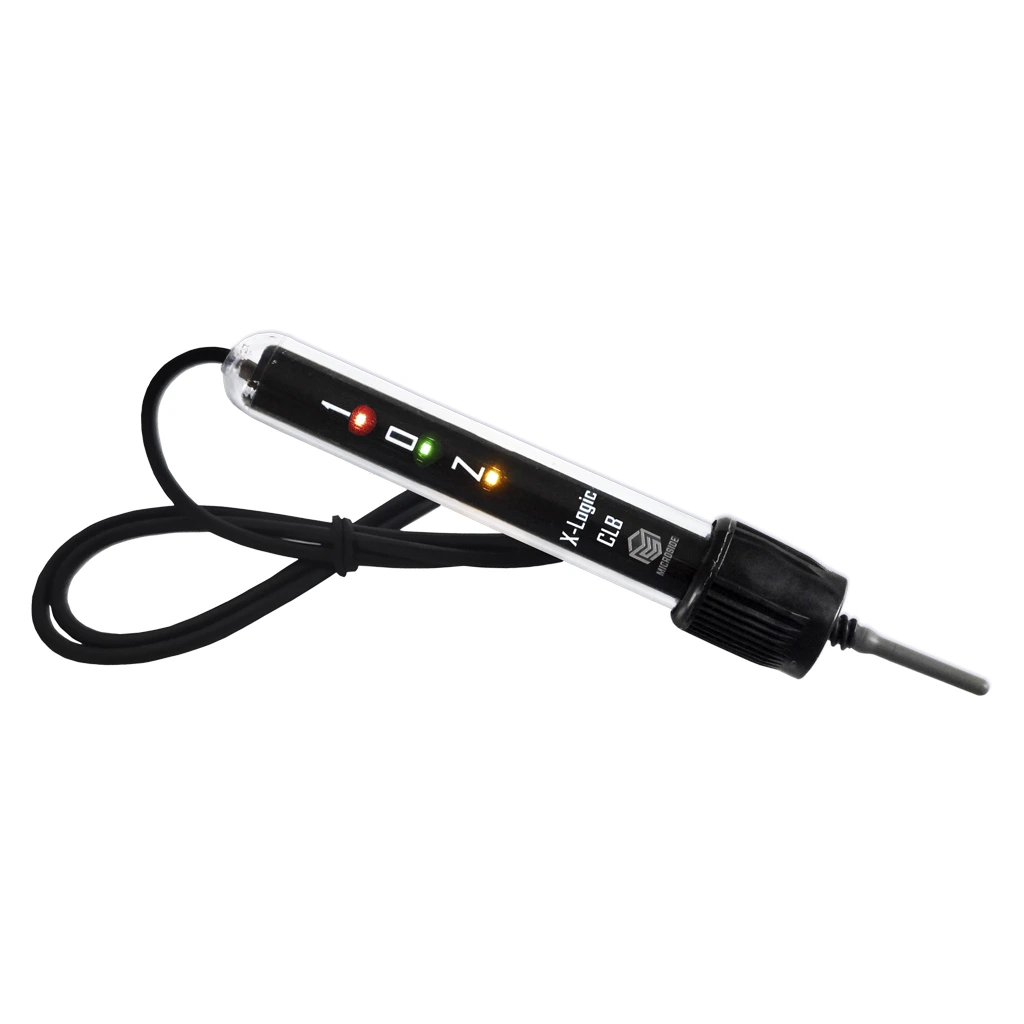

LOGIC TESTER

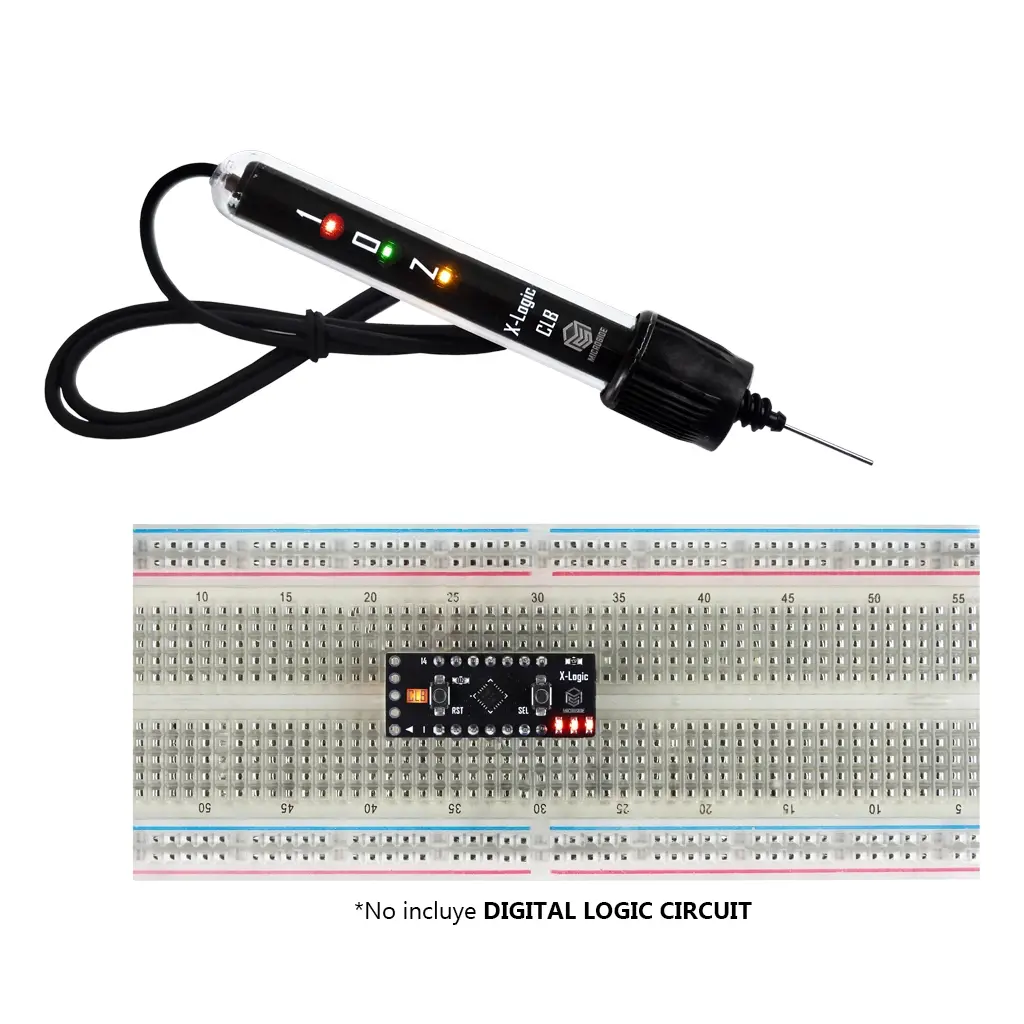

X-Logic Tester es una extensión esencial de Digital Logic Circuit: una herramienta diseñada para facilitar la lectura del estado lógico en cualquier punto de un circuito digital.

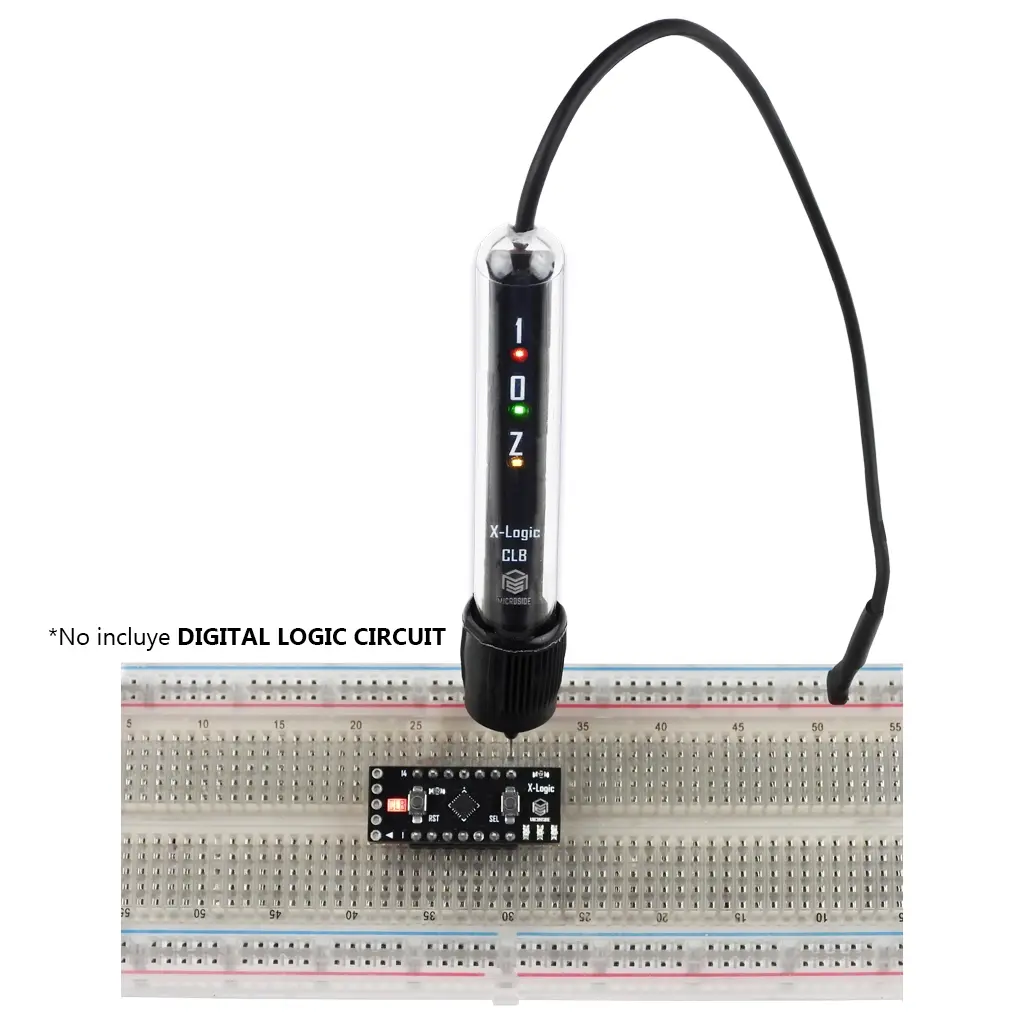

Permite identificar señales en nivel alto, bajo o en estado de alta impedancia (Hi-Z), lo que la convierte en una herramienta clave para depuración rápida en protoboards o placas de desarrollo, especialmente durante prácticas o prototipado.

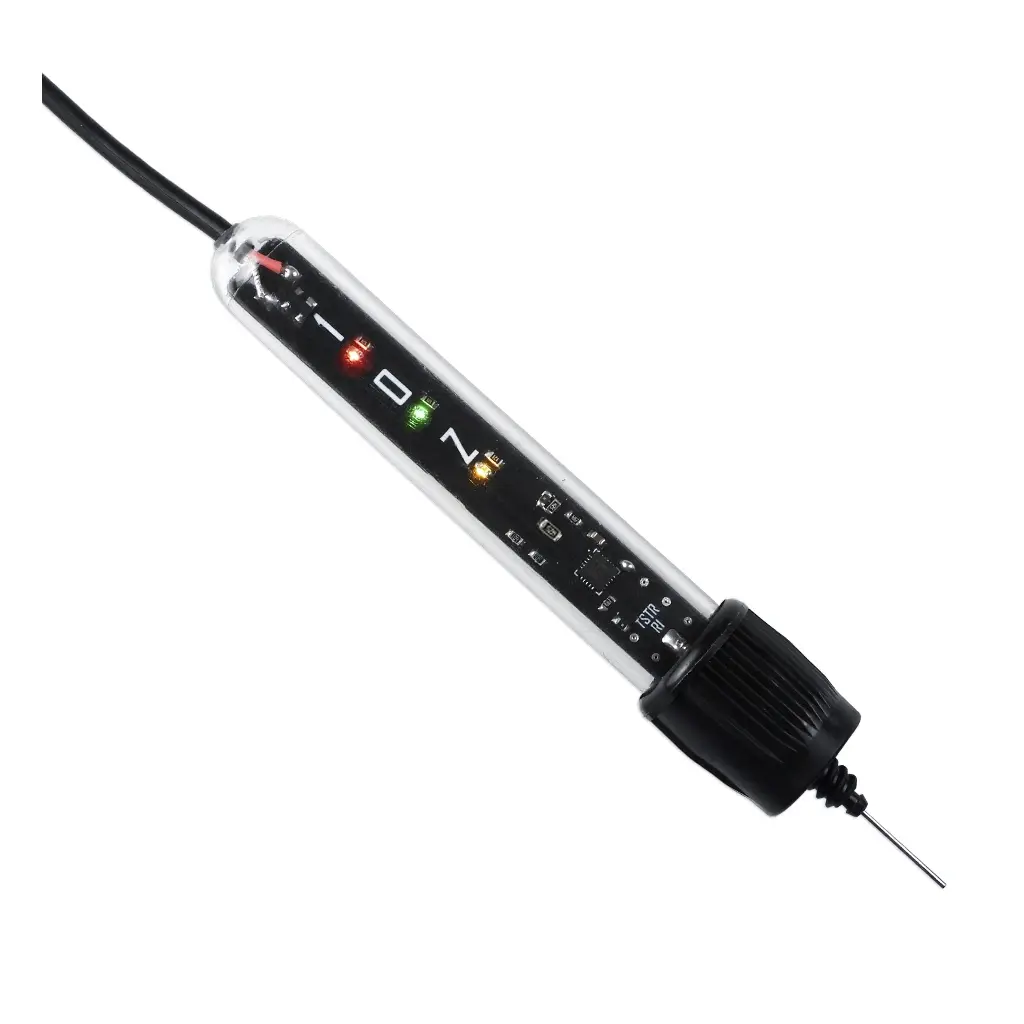

Su funcionamiento se basa en el uso de comparadores analógicos y el bloque lógico configurable (CLB) del PIC16F13145, logrando una detección precisa y con alta velocidad de respuesta ante cambios en las señales.

Compacta, eficiente y fácil de utilizar, X-Logic Tester simplifica el diagnóstico y mejora la comprensión de cómo fluyen las señales dentro de un sistema digital.

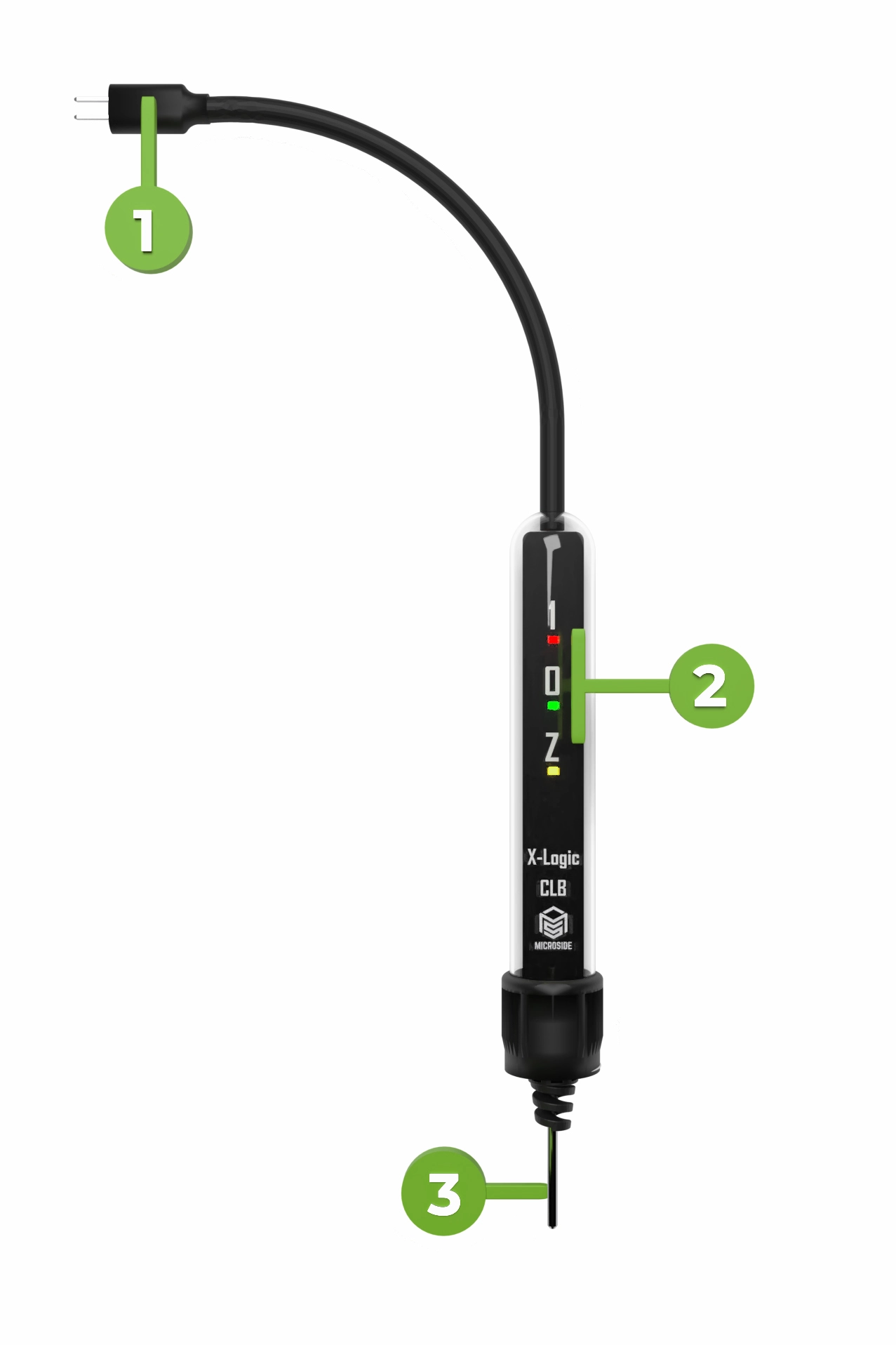

​ 1.- Conector de alimentación de 3.3 - 5 VDC
2.- LEDs indicadores de estado

• • Alto = 1 = Rojo
  • Bajo = 0 = Verde

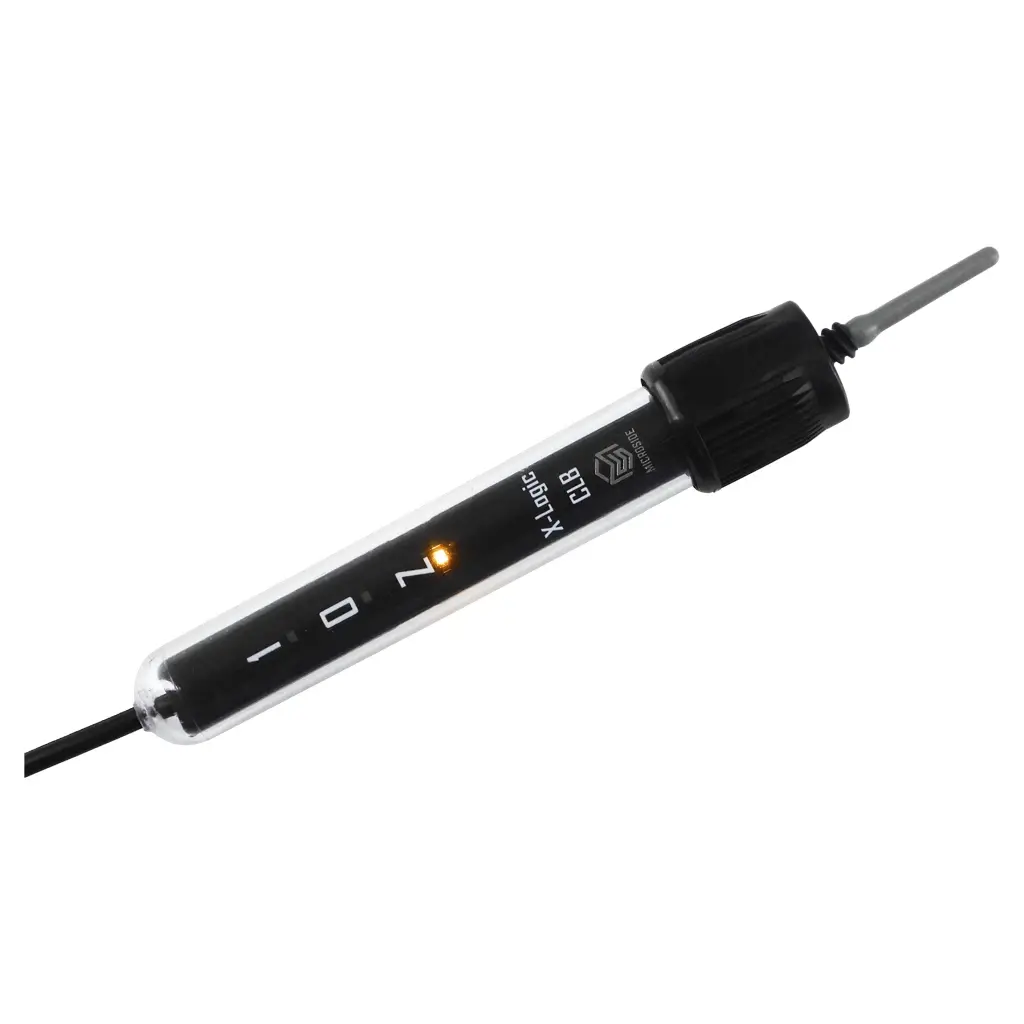

  • Alta impedancia = Z = Amarillo

3.- Punta de prueba

• Voltaje de operación: 3 a 5V
• Estados lógicos:
  • 0 = Cuando el voltaje es menor a 2V
  • 1 = Cuando el voltaje es mayor a 3V
  • Z = Ausencia de señal (Alta impedancia)
• LEDs indicadores:
• • Alto = 1 = Rojo
  • Bajo = 0 = Verde
  • Alta impedancia = Z = Amarillo
• Dimensiones del probador: 110 mm x 17 mm x 14 mm.

Incluye:

• • 1 x Logic Tester: Probador lógico de 3 estados (1, 0 y Z)
