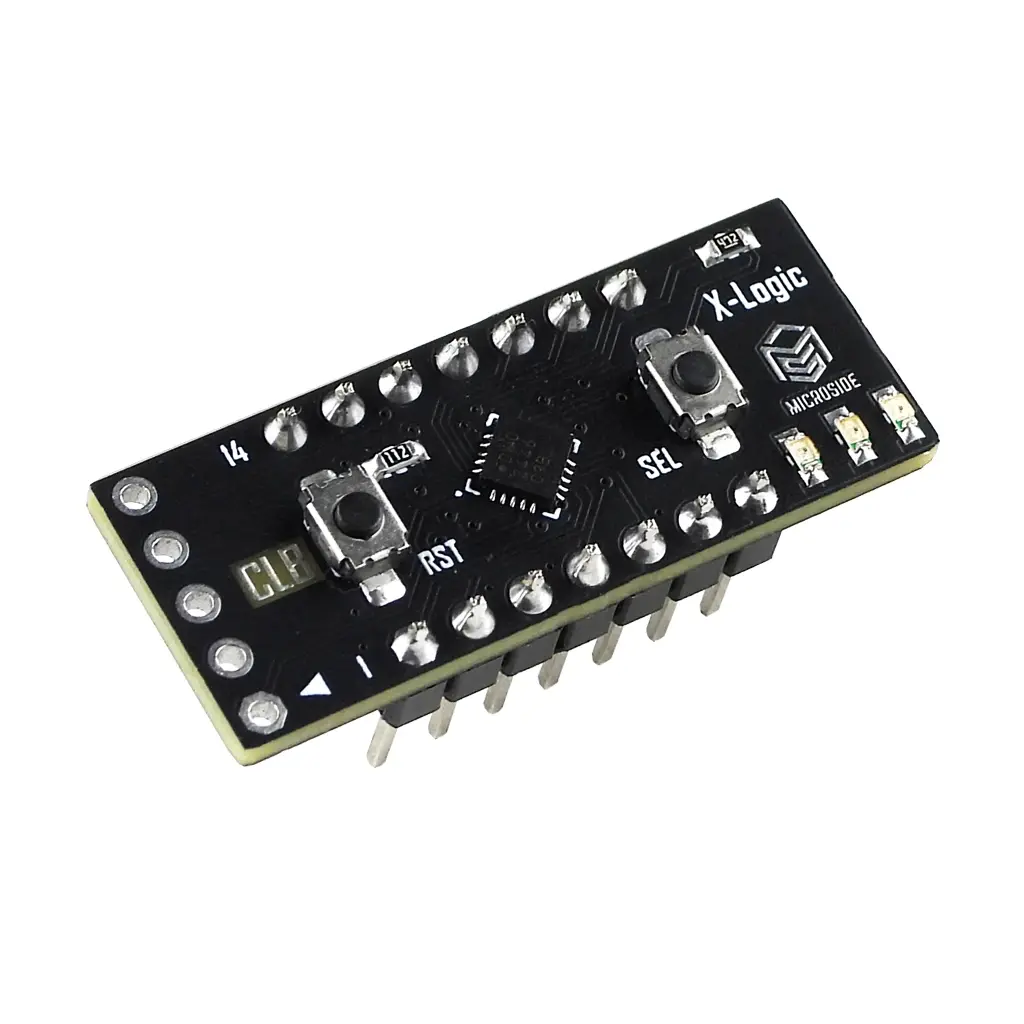

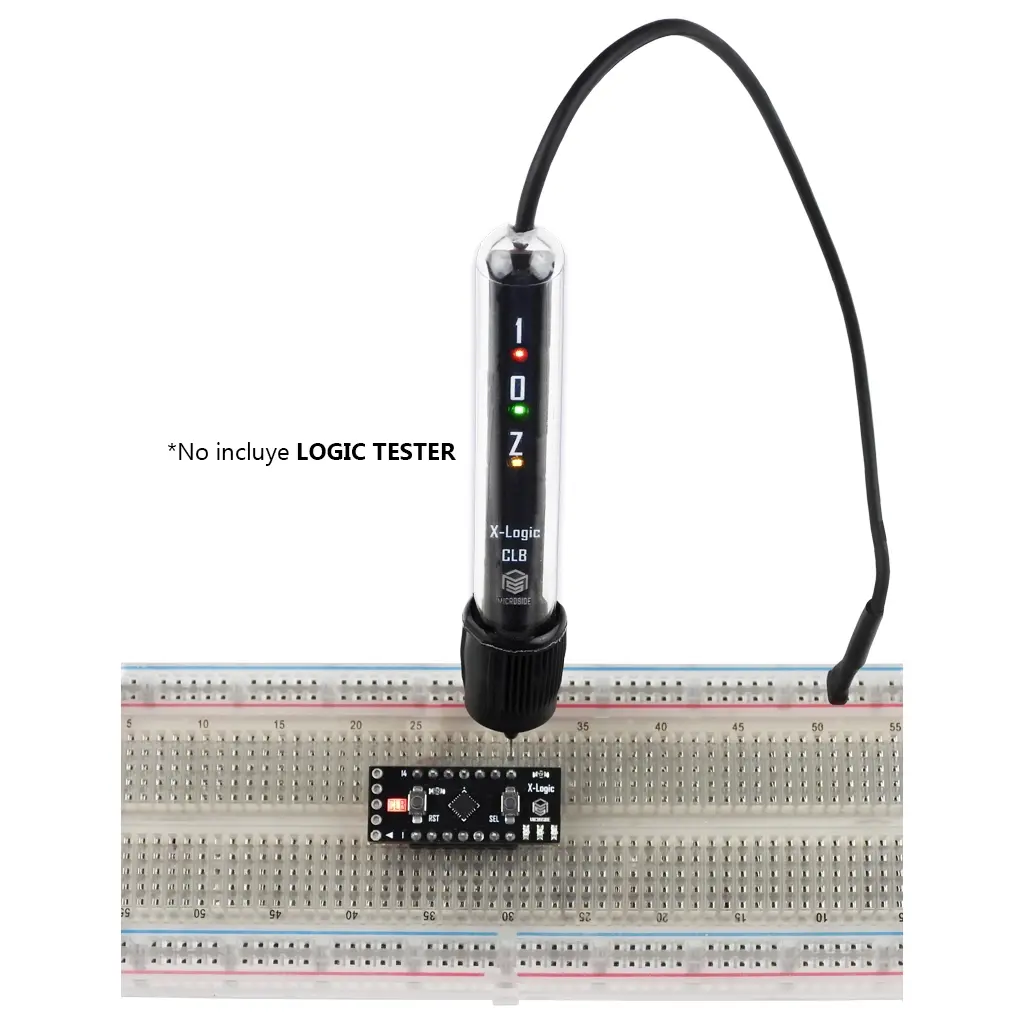

DIGITAL LOGIC CIRCUIT

La electrónica digital es una parte fundamental de muchos programas STEM. Sin embargo, enseñar puertas lógicas y flip-flops suele requerir múltiples CI físicos, lo que puede hacer el aprendizaje más complejo, lento y propenso a errores de conexión.

Digital Logic Circuit fue creado como una alternativa compacta y económica. Integra ocho funciones esenciales en un solo módulo:

• Seis compuertas cuádruples (AND, NAND, OR, NOR, XOR, XNOR)
• Dos flip-flops dobles (D con Set/Reset y J-K con Reset)

Digital Logic Circuit está basado en el PIC16F13145 de Microchip, una MCU de 8 bits que incorpora un bloque lógico configurable (CLB). Gracias a esta tecnología, es posible emular puertas lógicas estándar dentro del mismo microcontrolador, con la ventaja de poder almacenar múltiples configuraciones y seleccionarlas dinámicamente.

Este enfoque permite comprimir una gran cantidad de lógica en un único circuito integrado, lo que facilita su integración en proyectos educativos o prototipos funcionales sin requerir múltiples chips. Además, los usuarios avanzados pueden modificar o crear nuevas funciones lógicas utilizando herramientas gráficas como el CLB Synthesizer, disponibles dentro del ecosistema Microchip.

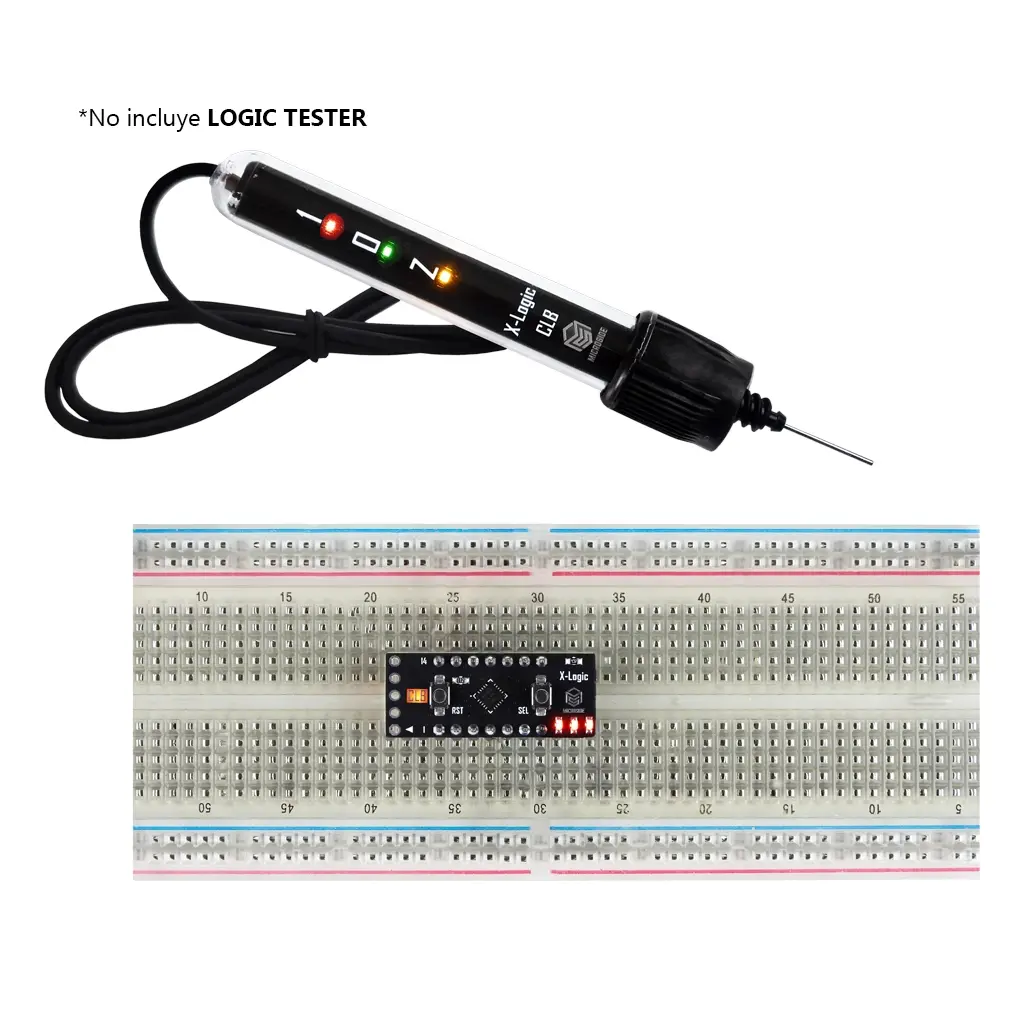

A parte de su función como emulador de lógica digital, Digital Logic Circuit también puede utilizarse como una tarjeta de desarrollo con el PIC16F13145, permitiendo escalar a proyectos más complejos como temporizadores, sensores, interfaces, y más.

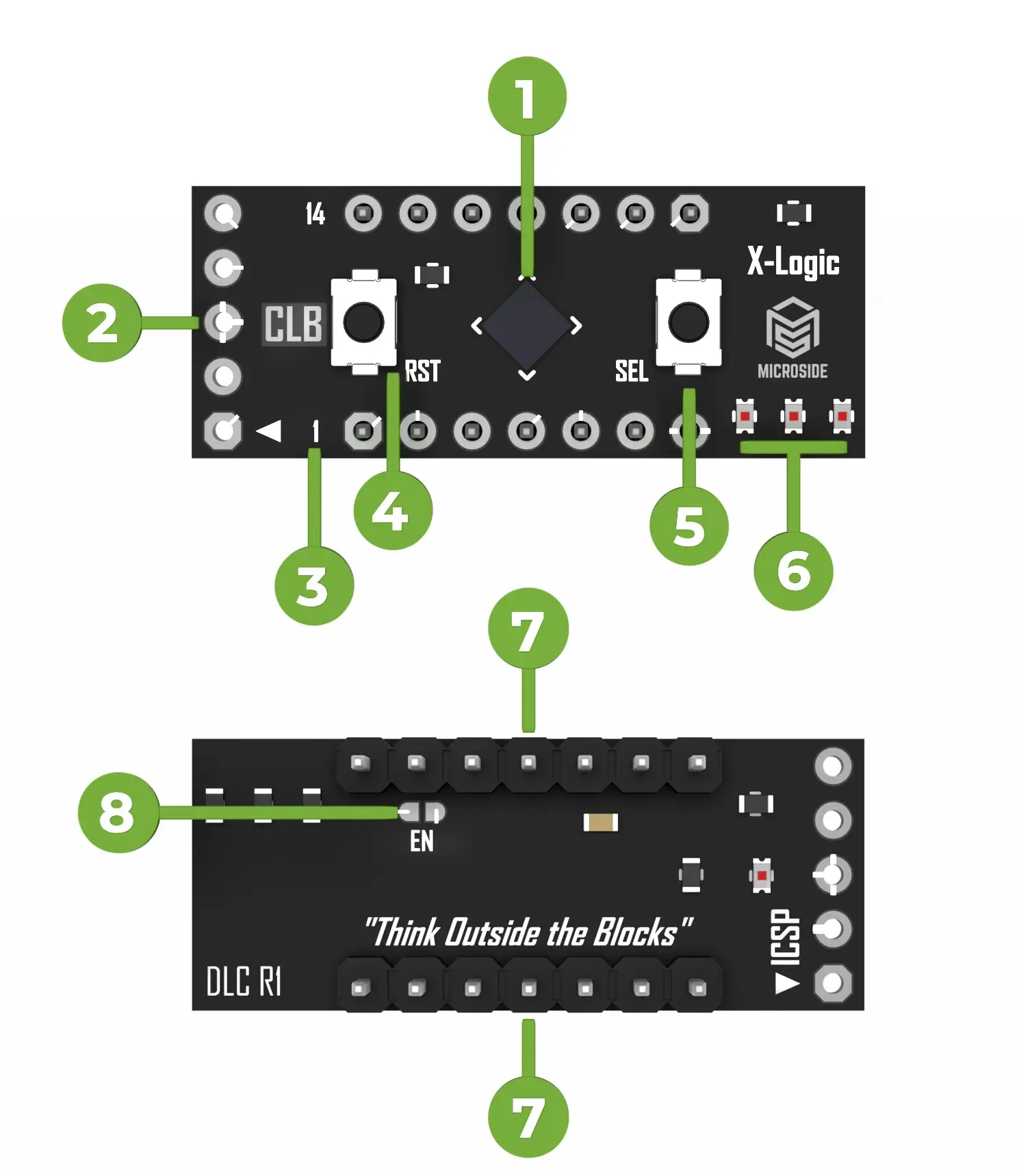

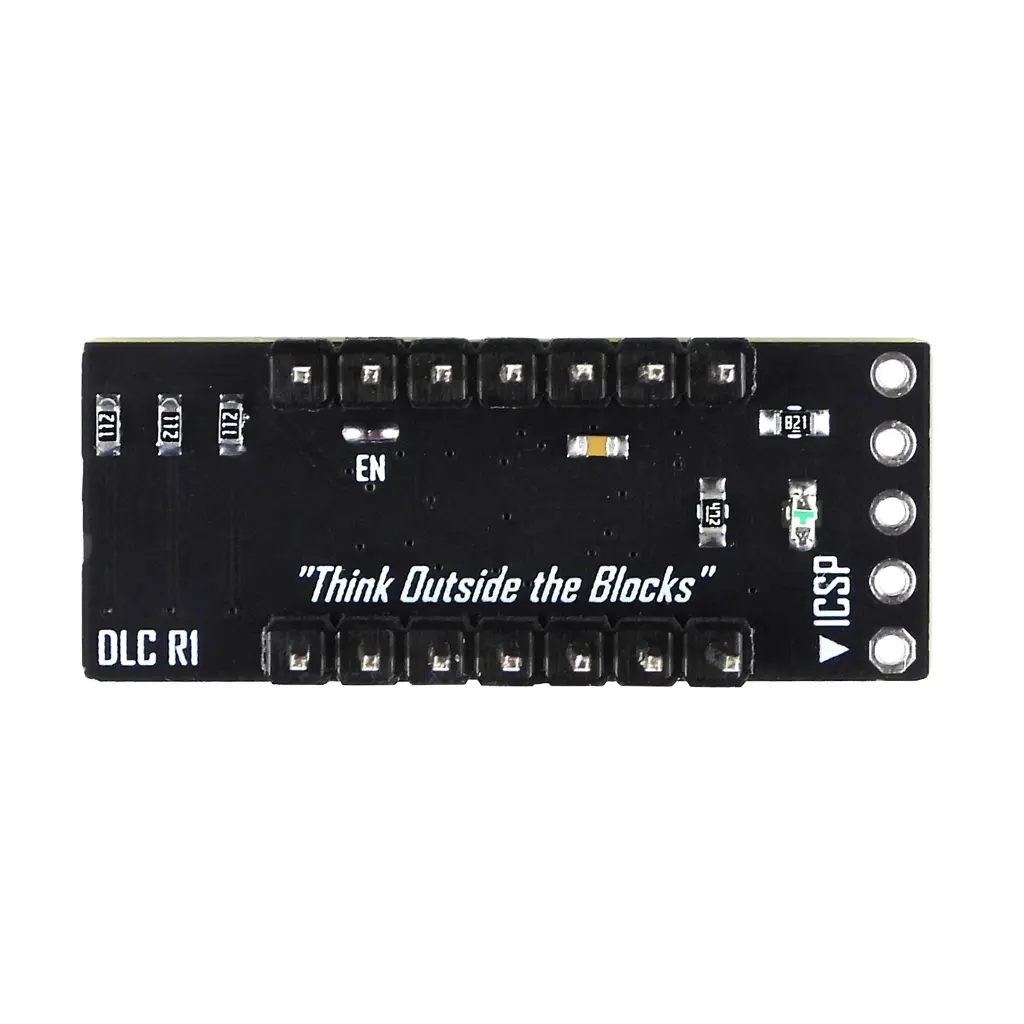

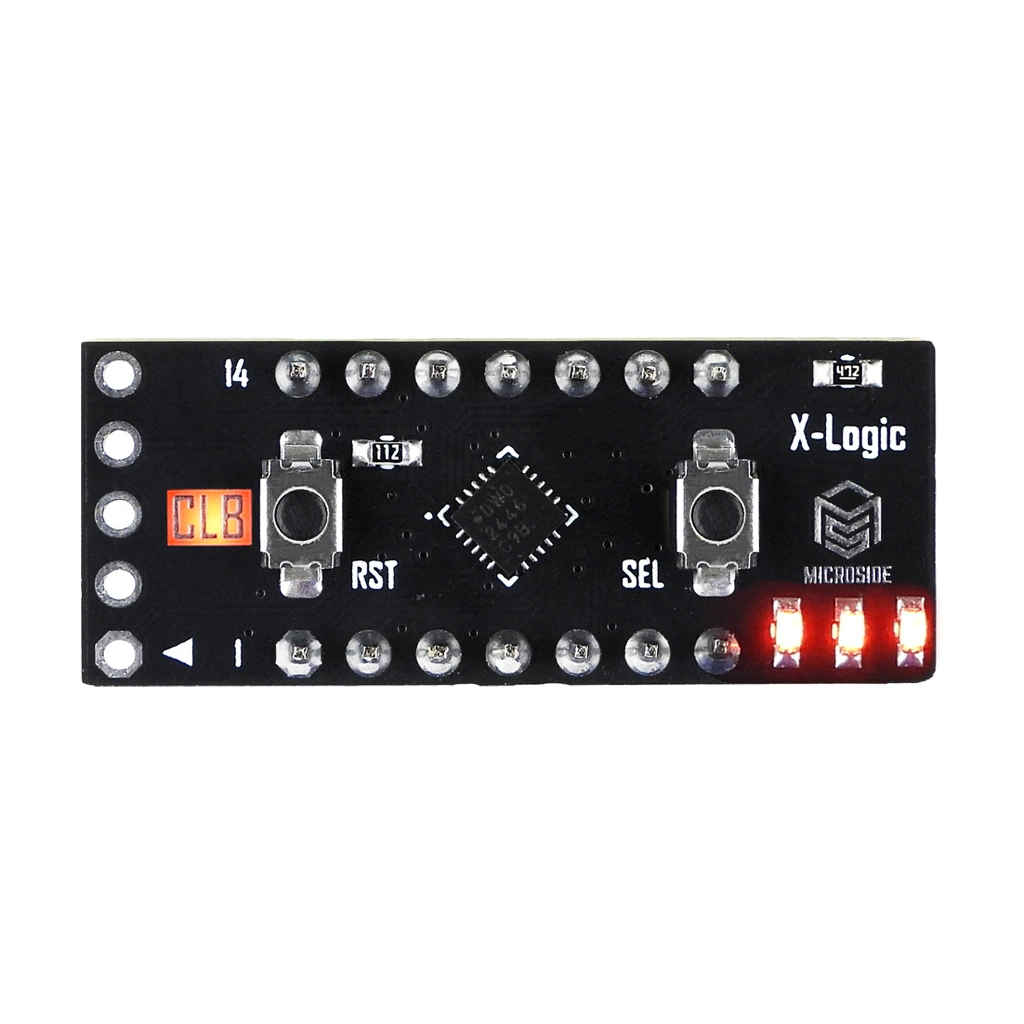

1. Microcontrolador PIC16F13145

2. Puerto de programación ICSP

3. Indicador del pin 1 (ubicado a la derecha)

4. Botón pulsador para reiniciar el módulo

5. Botón pulsador para seleccionar el modo de funcionamiento

6. LEDs indicadores del modo de funcionamiento

7. Jumper para deshabilitar el modo de programación

8. Entradas y Salidas del X-Logic

• Alimentación: 3 a 5V
• Puerto de programación: ICSP
• Funciones lógicas:
• • 4 x compuertas dobles AND
  • 4 x compuertas dobles NAND
  • 4 x compuertas dobles OR
  • 4 x compuertas dobles NOR
  • 4 x compuertas dobles XOR
  • 4 x compuertas dobles XNOR
  • 2 x flip-flops dobles D con Set/Reset
  • 2 x flip-flops dobles J-K con Reset
• Dimensiones del módulo: 31.42mm x 12.7 mm  x 12 mm
